宇城市松橋町の旧国鉄「永代橋梁」の調査を行いました。

干潟の土砂が堆積し、たいへんぬかるんだ状態で、悪戦苦闘の調査となりました。下部構造（躯体）は、橋脚2基・橋台2基で構成され、上部構造は、桁連数三連の「三径間単純鈑桁（ガーダー）橋」。橋長は40.74ｍであることがわかりました。また、主桁は「デッキ（レール敷設箇所が桁の上面にある上路）式及びスルー（桁下面位置にある橋床を橋面とする下路）式」の併用形式。左岸側一番目橋脚は、煉瓦造（イギリス積み）と花崗岩切石での構成されていました。さらに、左岸側一番目橋脚西側・南側には、12.7mm機銃弾跡2箇所、500kg爆弾もしくはロケット弾の破砕痕跡27箇所が確認できました。調査内容は6月9日熊日新聞に掲載されました。　永代橋梁の建築学的所見

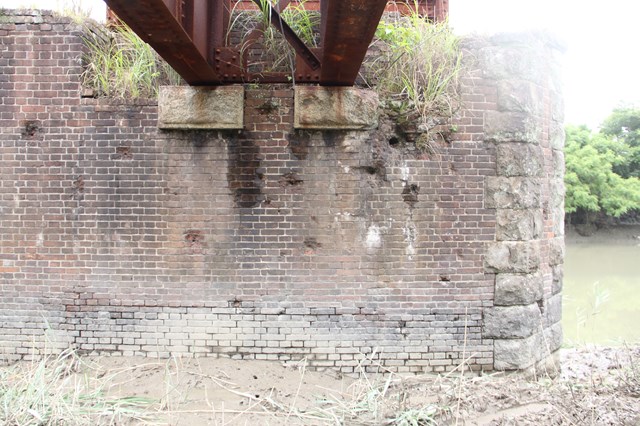

⑥永代橋梁第１橋脚弾痕拡大・西側	⑦永代橋梁第１橋脚弾痕拡大南側	⑧永代橋梁第１橋脚角石上部	⑨永代橋梁・スルー形式とデッキ形式の結節部
